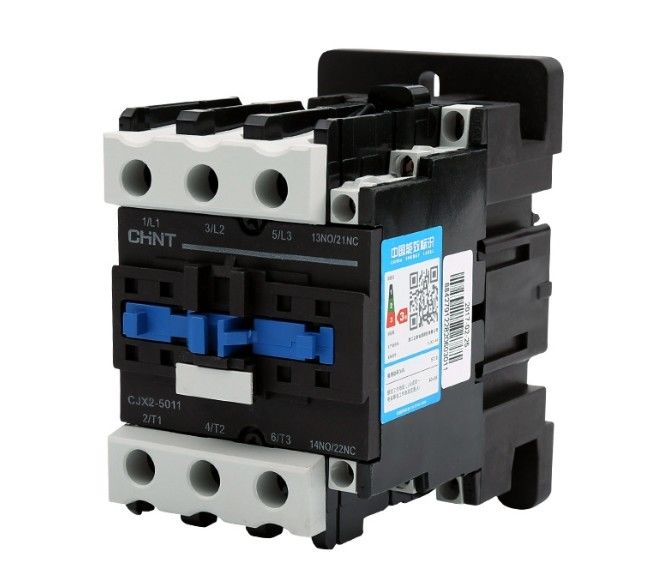

4 bieguny 50A Kontaktor elektromagnetyczny CJX2-50 3 bieguny Kontaktor AC
CJX2-50 Kontaktor AC 3 bieguny 4 bieguny 50A Kontaktor elektromagnetyczny
Opis produktu:
Kontaktory prądu przemiennego tej serii (zwane dalej "kontaktorami"), głównie do prądu przemiennego 50 Hz (lub 60 Hz), o napięciu roboczym znamionowym do 690 V, w obwodach o prądzie roboczym znamionowym do 95 A w warunkach AC-3,400 (380) V kategoria zastosowania, jest stosowany do włączania i wyłączania obwodów na duże odległości oraz do częstego uruchamiania i sterowania silnikami AC,i może tworzyć elektromagnetyczny starter z odpowiednim przekaźnikiem termicznym w celu ochrony przed możliwym przeciążeniem roboczym. Spełnia normy: GB / T14048.4, IEC / EN 60947-4-1.
Charakterystyka produktu:
●Bloków można stosować do montażu grupy kontaktowej pomocniczej, głowicy opóźnienia powietrza, przekaźnika termicznego i innych akcesoriów, łącząc je w różnorodne produkty pochodne.
● Kontaktor charakteryzuje się małą wielkością, lekką wagą, małym zużyciem energii, wysoką żywotnością, bezpieczeństwem, niezawodnością itp.
●Korpus kontaktorów posiada parę zwykle otwartych lub zamkniętych kontaktów pomocniczych 32A i poniżej oraz parę zwykle otwartych i zamkniętych kontaktów pomocniczych 40A i powyżej.F4 pomocnicze grupy kontaktowe (dwie lub cztery grupy) lub głowica opóźniająca powietrze mogą być zainstalowane na górze, a jeden NCF 1-11C może być zainstalowany po obu stronach.
●Oprócz montażu śruby, kontaktor może być zainstalowany z 35mm (CJX 2-09~95) i 75mm (CJX 2-40~95) standardowych szyn kart.zaleca się stosowanie 35 mm standardowej szyny o wysokości 15 mm, gdy szyna kartonowa 35 mm jest mocowana na górnej i dolnej płaszczyźnie zamkniętej.
Produkt Specyfikacja:
| Numer modelu |
CJX2-09 |
CJX2-12 |
CJX2-18 |
CJX2-25 |
CJX2-32 |
CJX2-40 |
CJX2-50 |
CJX2-65 |
CJX2-80 |
CJX2-95 |
| Ocena klatki |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| Narysowany prąd roboczy (A) |
380/400V |
AC-3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| AC-4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| 660/690V |
AC-3 |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| AC-4 |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| Uzgodniony wolny prąd cieplny powietrza (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| Narysowane napięcie izolacyjne ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| Wykorzystanie silnika indukcyjnego trójfazowego, sterowanego w klatce wiewiórkowej |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| 380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| 660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| Żywotność elektryczna (miliony razy) |
AC-3 |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| AC-4 |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| Żywotność mechaniczna (miliony razy) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| Odpowiedni rodzaj bezpiecznika |
gG20 |
gG20 |
gG32 |
gG40 |
gG50 |
gG63 |
gG80 |
gG80 |
gG100 |
gG125 |
| Włókno elastyczne z przedrukiem na zimno Włókno elastyczne z przedrukiem na zimno |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| mm2 |
/Pół.5 |
/Pół.5 |
/Pół.5 |
/Pół.5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
/Pół.5 |
1/4 |
/Pół.5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| 1/4 |
1/4 |
1/4 |
1/4 |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
6/25 |
4/10 |
6/25 |
4/10 |
6/25 |
4/10 |
10/35 |
6/16 |
10/35 |
6/16 |
| Moc cewki przemiennego prądu 50 Hz |
Odbiór ((VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| Wstrzymanie (VA) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| Moc ((W) |
1.8-2.7 |
1.8-2.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| Zakres działania |
Napięcie odbioru: 85%Us~110%S; napięcie wyjściowe: 20%S~75% |
| Podstawowe parametry kontaktu pomocniczego |
AC-15: le:0.95A; UE:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
Warunki eksploatacji i przydatność dla środowiska:
●Temperatura powietrza otoczenia wynosi - 5°C do + 40°C, a średnia wartość nie przekracza + 35°C w ciągu 24 godzin.
● Wysokość: nie więcej niż 2000 m.
●warunki atmosferyczne: przy maksymalnej temperaturze + 40°C wilgotność względna powietrza nie przekracza 50%; przy niższych temperaturach dopuszczalna jest wysoka wilgotność względna,np. do 90% w temperaturze + 20°CNależy podjąć szczególne środki w odniesieniu do kondensacji powstającej czasami z powodu zmian temperatury.
● Stopień zanieczyszczenia: 3.
● Kategoria instalacji: klasa III.
● Warunki montażu: nachylenie powierzchni montażowej i powierzchni pionowej nie przekracza ±5°.
●Wibracje w wyniku uderzenia: Produkt powinien być instalowany i stosowany w miejscach bez znaczących wstrząsów, wstrząsów i wibracji.
