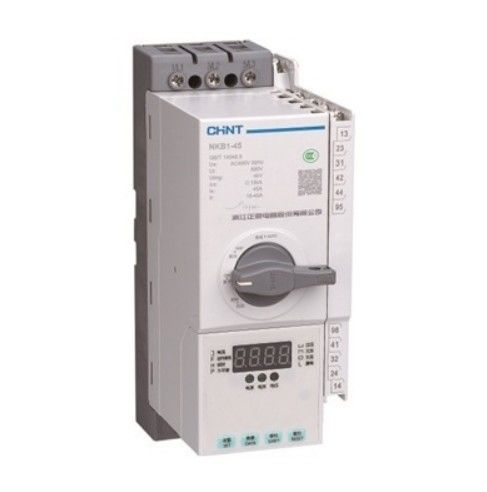

NKB1-125 Urządzenie sterujące i zabezpieczające przełącznik CPS 3Poles Ochrona przed zwarciem

NKB1-125 Urządzenie sterowania i zabezpieczenia przełącznika CPS 3Polech Ochrona przed zwarciem

Opis produktu:

Urządzenie sterujące i zabezpieczające (CPS) z serii NKB1 jest stosowane głównie w obrotach AC o napięciu 50 Hz (lub 60 Hz), o znamionowym napięciu roboczym do 690 V,o nominalnym prądzie roboczym od 1 A do 125 A,, sterownik ustawiania prądu od 0,4 A do 125 A, a sterowany zasięg mocy silnika od 0,12 kW do 55 kW.i przełamanie prądu w normalnych warunkach (w tym w określonych warunkach przeciążenia) i może również połączyć, przeprowadzać przez pewien czas i przerywać prąd w określonych nieprawidłowych warunkach (takich jak zwarcie).

Przełączniki z serii NKB1 nadają się do różnych sytuacji, systemów dystrybucji i systemów ochrony i sterowania silnikami, infrastruktury, budynków, telekomunikacji i innych zastosowań.

Spełnia normy: IEC 60947-6-2 i GB/T 14048.9.

Produkt Specyfikacja:

Charakterystyka produktu:

● CPS z serii NKB1 przyjmuje zintegrowaną strukturę modułową, integrując główne funkcje wyłącznika, kontaktoru, przekaźnika przeciążenia, startera, odłączacza itp.

●Z małą objętością i wysoką niezawodnością, posiada zalety wysokiej zdolności przerwania krótkiego prądu i krótkiej odległości przejazdu.ochrona przed krótkim zasięgiem, natychmiastowa ochrona przed zwarciem i szybka ochrona przed zwarciem. Po wybraniu funkcji zgodnie z wymaganiami może zapewnić ochronę dla różnych uruchomienia silnika,obwody sterujące i obwody dystrybucyjne o dokładnej i relabilnej wydajności.

●Produkt z serii NKB1 składa się z obudowy, mechanizmu transmisji elektromagnetycznej, mechanizmu działania, zestawów kontaktów obwodów głównych, inteligentnego rozpuszczania i kontaktów pomocniczych,i może kontrolować tworzenie i zerwanie obwodu lokalnie lub zdalnie.

●CPS ma różne funkcje ochrony obwodu: opóźnienie w uruchomieniu, awaria fazy, trójfazowe zaburzenia równowagi, pod prądem, nad napięciem, pod napięciem itp.

●Posiadają różne rodzaje urządzeń CPS do wyboru: typ podstawowy, typ przeciwpożarowy, typ przecieków, typ komunikacji.

●CPS posiada jedną kluczową funkcję odzyskiwania i funkcję samodzielnego ustawiania, aby zaspokoić różne potrzeby użytkowników.

● CPS posiada dwa tryby sterowania: zdalne sterowanie automatyczne i lokalne sterowanie ręczne.

Warunki eksploatacji i przydatność dla środowiska:

●Temperatura otoczenia: -5°C~+40°C, średnia wartość temperatury dziennej ≤ +35°C. Może działać niezawodnie w temperaturze -25°C~+70°C przez krótki okres.

● Wysokość: ≤2000 m, z 10% obniżeniem co 1000 m powyżej 2000 m.

● wilgotność powietrza: gdy temperatura powietrza otoczenia wynosi +40°C, wilgotność względna ≤ 50%; w niższych temperaturach dopuszcza się wyższą wilgotność względną.maksymalna wilgotność względna miesiąca wynosi 90%, a także uwzględnia się kondensację na powierzchni produktu spowodowaną zmianami temperatury.

●Średnia maksymalna wilgotność względna miesiąca wynosi 90% przy minimalnej średniej miesięcznej temperaturze +25°C,i uwzględnia się kondensację występującą na powierzchni produktu z powodu zmian temperatury.

● Stopień zanieczyszczenia: 3.

●Kategoria instalacji: III.

●Wymóg miejsca instalacji Zewnętrzne pole magnetyczne miejsca instalacji nie może przekraczać pięciokrotności geomagnetyzmu w żadnym kierunku.bez deszczu i śniegu; suche i wentylowane.
