Nazwa produktu: |
Zintegrowany ochraniacz silnika |
Prąd znamionowy roboczy (A): |
0,5~400 |
Narysowane napięcie zasilania sterowania: |
Prąd zmienny 220 V, prąd zmienny 380 V |
Częstotliwość: |
50 Hz |
Ustawianie zakresu prądu (A): |
1~80 |
Moc silnika ((kV): |
0,5~40 |
Standardowy: |
GB/T 14048.4 i IEC 60947-4-1 |
Kategoria instalacji: |
Ⅲ |
Zbrodnia fazy przeciążenia Urządzenia ochronne silnika elektrycznego JD-5/80 z hałasem

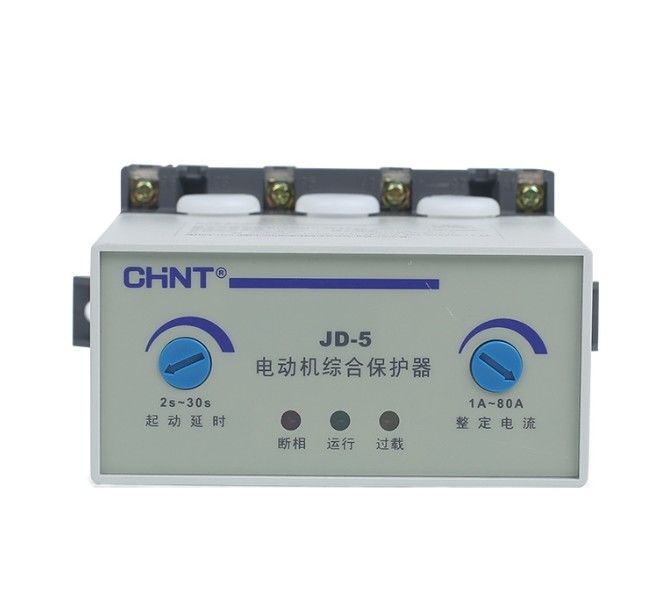

JD-5/80 ((Z Buzzerem))Zintegrowany ochronnik silnika awaria fazy przeciążenia Urządzenie ochronne elektryczne
Opis produktu:
Osłona silnika elektrycznego JD-5 nadaje się do stosowania w obwodach AC przy częstotliwości 50 Hz, o znamionowym napięciu izolacyjnym poniżej 690 V AC i znamionowym prądzie roboczym od 0,5 A do 400 A.Jest przeznaczony do ochrony przed przeciążeniem i awariami fazowymi silnika prądu przemiennego działającego nieprzerwanie lub przerywanie, a kontaktory prądu przemiennego są zazwyczaj stosowane wspólnie.
Spełnia normy GB/T 14048.4 i IEC 60947-4-1.
Charakterystyka produktu:
1. Ochrona silnika może w odpowiednim czasie odłączyć przełącznik, kontakty elektryczne i zasilanie 3-fazowe silnika, gdy w głównym obwodzie silnika występuje nieprawidłowy stan pracy, taki jak utrata fazy,przeciążenie i zatrzymanie, aby niezawodnie chronić silnik.
2Ten ochronnik silnika ma prostą konstrukcję, jest niezawodny w działaniu, łatwy w obsłudze i jest zgodny z normamiGB/T 14048.4 i IEC 60947-4-1.
3Ochrona ma wysoką dokładność ochrony, rozsądną strukturę, pełne funkcje.
4Z funkcjami ochrony przed defektami symetrycznymi (takimi jak przeciążenie, zatrzymanie itp.) i asymetrycznymi (takimi jak utrata fazy).
5Ochrona przyjmuje obecną technologię wykrywania i interfejs wyjściowy przekaźnika.
Produkt Specyfikacja:
| Numer modelu |
Ustawić zakres prądu ((A)) |
Narysowane napięcie zasilania sterowania ((V) |
Dopuszczalny zakres wahań napięcia dla znamionowego napięcia zasilającego sterowania |
Moc silnika ((kV) |
Narysowane napięcie izolacyjne ((V) |
Narysowany prąd roboczy (A) |
| JD-5/5 |
0.5~5 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.25 ~ 2.5 |
690 |
0.5~400 |
| JD-5/20 |
2 ~ 20 |
AC220V,AC380V,50Hz |
85% ~ 110% |
1 ~ 10 |
| JD-5/80 |
20 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
10 ~ 40 |
| JD-5/200 |
80~200 |
AC220V,AC380V,50Hz |
85% ~ 110% |
40 ~ 100 |
| JD-5/400 |
160 ~ 400 |
AC220V,AC380V,50Hz |
85% ~ 110% |
80~200 |
| JD-5/80, JD-5/80 (z dzwonkiem) |
1 ~ 80 |
AC220V,AC380V,50Hz |
85% ~ 110% |
0.5~40 |
Warunki eksploatacji i przydatność dla środowiska:
•Wysokość ≤ 2000 m.
•Temperatura otoczenia Zakres: -5°C ~ +40°C, średnia dzienna ≤ +35°C.
•warunki atmosferyczne: gdy najwyższa temperatura wynosi +40°C, wilgotność względna powietrza nie może przekraczać 50%, przy niższej temperaturze dopuszczalna jest wyższa wilgotność względna,na przykład wilgotność powietrza może osiągnąć 90% w temperaturze +20°CNależy podjąć specjalne środki w celu zaradzenia kondensacji, która może wystąpić z powodu zmian temperatury.
•Poziom zanieczyszczenia: poziom 3.
•Pochylenie między płaszczyzną instalacji a pionową płaszczyzną musi wynosić ≤ ± 5°.
•W mediach bez ryzyka wybuchu oraz bez gazów, które mogą być żrące dla metalu i uszkadzać izolację w mediach, a także w miejscach, w których występuje duża ilość przewodzącego pyłu.
•W miejscach, w których urządzenia odporne na deszcz i śnieg są wyposażone i nie są pełne pary.
•W miejscach bez widoczności skały, uderzenia i wibracje.
•Kategoria instalacji: III.
