Podkreślić:
włączony przełącznik przycisku
, przełącznik przycisku AC
, przycisk AC
Nazwa produktu: |
Wciśnij przycisk przełącznika |
Parametry elektryczne: |
Prąd zmienny 50/60 Hz, prąd zmienny 415 V/prąd stały 250 V |
Znamionowe napięcie robocze (lampa LED): |
Prąd zmienny/stały 6 V, 12 V, 24 V, 36 V, prąd zmienny 110 V~220 V |
Prąd znamionowy roboczy (lampa LED): |
≤20mA |
Oznaczający: |
Podświetlony wysoki przycisk |
Stopień zanieczyszczenia: |
3 |
Ocena ochrony głowy: |
IP54 |
Normy: |
GB/T 14048.5 |

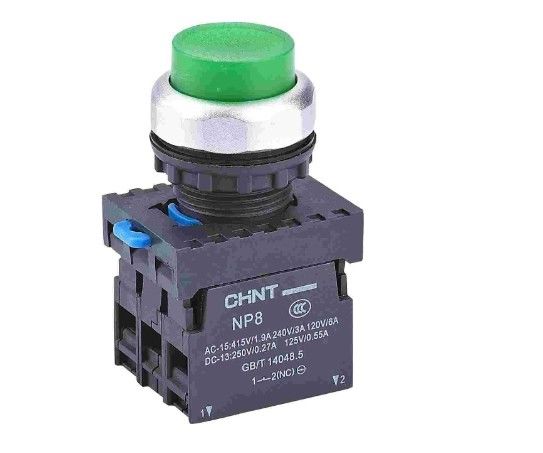

NP8-GND Podłączka z wysokim przyciskiem oświetlony IP54 Przemysłowy obwód sterowania
NP8-GND Podłączka z wysokim przyciskiem oświetlony IP54 Przemysłowy obwód sterowania
Opis produktu:
Przełącznik klawiszowy serii NP8 nadaje się do układów AC o napięciu 50 Hz (lub 60 Hz), o znamionowym napięciu roboczym 415 V i poniżej, lub układów DC o znamionowym napięciu roboczym 250 V i poniżej.Jest przeznaczony do przemysłowych obwodów sterujących do sterowania elektromagnetycznymi uruchomieniamiPrzesłanie przyciskowe z lampą wskazującą jest również odpowiednie do zastosowań w zakresie sygnału świetlnego.
Zgodność z normą: GB/T 14048.5.
Produkt Specyfikacja:
| Rodzaj |
Znaczenie |
Kod pomocniczy |
Kolor |
Nominalne napięcie robocze ((Ue) |
| BN |
Przycisk płaski |
1 ((biały) 2 ((czarny) 3 ((zielony) 4 ((czerwony) 5 ((żółty) 6 ((niebieski) |
|
|
| GN |
Przycisk wysoki |
| M |
Przycisk resetowania głowy grzyba |
Średnica głowicy przycisku: 1 ((Φ40) 2 ((Φ60)
3 ((Φ30) (specjalne zastosowanie ZS) |
1 ((biały) 2 ((czarny) 3 ((zielony) 4 ((czerwony) 5 ((żółty) 6 ((niebieski) |
| ZS |
Głowa grzyba samoblokujący się obracający się przycisk resetowania |
4 ((czerwony) |
Lampa LED: AC/DC 6V 12V 24V 36V AC
110 V ~ 220 V |
| MD |
Włączony przycisk resetowania głowy grzyba |
1 (biały) 3 (zielony) 4 (czerwony) 5 (żółty) 6 (niebieski) 7 (pomarańczowy) |
| SD |
Dwukolorowy przycisk |
Czerwony przycisk + zielony |
| XD |
Włączony przełącznik |
21, dwu-pozycja blokada 22, dwu-pozycja reset 31, trzy-pozycja blokada 33, trzy-pozycja reset 37, lewa pozycja zamknięta, prawa pozycja reset 38, prawa pozycja zamknięta,Zresetowanie pozycji w lewo |
| X |
Wyłącz przełącznik |
1 ((biały) 2 ((czarny) 3 ((zielony) 4 ((czerwony) 5 ((żółty) 6 ((niebieski) |
| Y |
Przełącznik |
|
| S |
Dwukolorowy przełącznik |
Czerwony przycisk + zielony |
| BND |
Włączony przycisk płaski |
1 (biały) 3 (zielony) 4 (czerwony) 5 (żółty) 6 (niebieski) 7 (pomarańczowy) |
| GND |
Przycisk wysoki włączony |
| D |
Światło wskazujące |
Charakterystyka produktu:
●Rozmiary mechanizmu działania: jasne kolory i płynna powierzchnia.
● Projektowanie modułowe: system operacyjny, adapter, system kontaktowy i system oświetleniowy mogą być swobodnie łączone w celu realizacji różnych funkcji.
●wygodne do montażu i demontażu dzięki konstrukcji podłączalnej.
●Funkcja automatycznego blokowania adaptera centralnego sprawia, że jest wygodny i niezawodny do montażu i podłączenia.
●Śruby końcowe są dostępne z mechanizmem przeciwluzgowym, aby chronić je przed rozluźnieniem się od ciała podczas transportu.
●Lampa LED o wysokiej jasności i długiej żywotności zapewnia niezawodne wskazanie.
Warunki eksploatacji i przydatność dla środowiska:
● Temperatura otoczenia wynosi -5°C~+40°C, średnia temperatura w ciągu 24 godzin nie może przekroczyć +35°C.
● Wysokość: ≤2000m.
● stan atmosfery: wilgotność względna atmosfery nie może przekroczyć 50%, gdy najwyższa temperatura wynosi +40°C;znacznie wyższa wilgotność względna jest dopuszczalna w warunkach niższej temperaturyNa przykład, gdy temperatura osiąga +20°C, wilgotność względna
wynosi do 90%, z uwzględnieniem kondensacji, która może wystąpić na powierzchni produktu z powodu zmian temperatury.
● Stopień zanieczyszczenia: 3.
●Kategoria instalacji: II.
●Kruszący moment jest 0,8 - 1,2 Nm dla końcówek kabli.
Częste pytania:
P: Co z MOQ?
Odp.: Nasza minimalna ilość zamówienia to tylko 1 sztukę.
P: Jakie masz certyfikaty?
A: Mamy ISO9001, CE, IEC i tak dalej.
P: Jak działa pańska fabryka w zakresie kontroli jakości?
A: Mamy profesjonalny zespół QC, który sprawdza każdy element od linii produkcyjnych do opakowania.
P: Jak tam wsparcie techniczne?
O: Dostarczamy usługę online za pośrednictwem poczty e-mail. Jakiekolwiek problemy po dostawie, będziemy oferować połączenie wideo w dowolnym momencie, nasz inżynier również pójdzie za granicę, aby pomóc naszym klientom, jeśli to konieczne.
