Opis produktu:

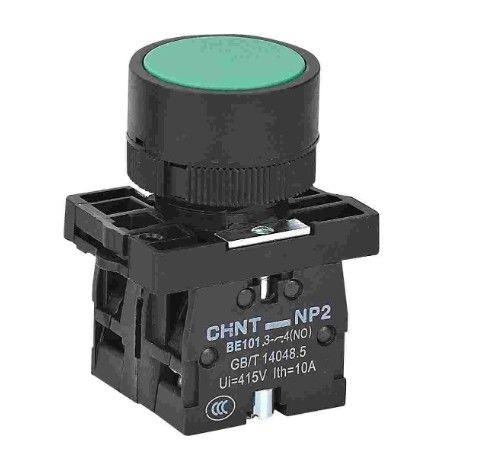

Przyciski z serii NP2 są przeznaczone do przemysłowych obwodów sterujących działających z częstotliwością prądu zmiennego (AC) 50 Hz lub 60 Hz, o nominalnym napięciu roboczym do 415 V AC,o napięciu roboczym do 250 VPrzyciski te służą do sterowania elektromagnetycznymi uruchomieniami, kontaktorami, przekaźnikami i innymi obwodami elektrycznymi.Przyciski z światłami wskazującymi nadają się również do sygnałów świetlnych.

Zgodność z normą: GB/T 14048.5.

Produkt Specyfikacja:

Charakterystyka produktu:

•Instalacja paneli: Seria obejmuje przyciski o średnicy paneli Φ22 i Φ30, a także skrzynki sterujące przyciskami, odpowiednie do różnych scenariuszy instalacji.

•Klasyfikacja ochrony: standardowa klasyfikacja ochrony wynosi IP40.

•Struktura modułowa: Przyciski mają modułową konstrukcję, umożliwiającą elastyczną i wygodną instalację i konserwację.

•Oddzielne kontakty: kontakty zwykle otwarte (NO) i zwykle zamknięte (NC) są elektrycznie odizolowane od siebie.

•Śruby końcowe: Śruby końcowe mają rozmiar M3,5 z zalecanym momentem zaciskania (0,8-1,2 N·m).

•Ograniczenie grup kontaktowych: połączenia w szeregu wzdłużnym nie powinny przekraczać dwóch grup kontaktowych, zbyt wiele grup kontaktowych spowoduje zwiększenie siły roboczej.Użytkownicy powinni skonsultować się z producentem.

Warunki eksploatacji i przydatność dla środowiska:

● Temperatura otoczenia wynosi -5°C~+40°C, średnia temperatura w ciągu 24 godzin nie może przekroczyć +35°C.

● Wysokość: ≤2000m.

● stan atmosfery: wilgotność względna atmosfery nie może przekroczyć 50%, gdy najwyższa temperatura wynosi +40°C;znacznie wyższa wilgotność względna jest dopuszczalna w warunkach niższej temperaturyNa przykład, gdy temperatura osiąga +20°C, wilgotność względna wynosi do 90%, z uwzględnieniem kondensacji, która może wystąpić na powierzchni produktu z powodu zmian temperatury.

● Stopień zanieczyszczenia: 3.

●Kategoria instalacji: II.

● Przycisk z serii NP2 powinien być zainstalowany w środowisku, w którym nie występuje znaczące wstrząsy, uderzenia, wibracje oraz bez narażenia na deszcz lub śnieg.

●Wstawia się je w środowisku, w którym nie istnieje ryzyko wybuchu i w którym nie ma gazów, które mogłyby korozować metale lub niszczyć izolację, ani nadmiaru pyłu.

•Rozmiary instalacji:

W przypadku przycisków zamontowanych na panelu Φ22:

•Przedmiar otworu instalacyjnego: Φ22.3₀^+0.4 mm

•Metalowa głowica: nadaje się do paneli o grubości od 1 mm do 6 mm

•Plastikowa głowica: odpowiednia do paneli o grubości od 1 mm do 4 mm

W przypadku przycisków zamontowanych na panelu Φ30:

•Przedmiot otworu instalacyjnego: Φ30.5₀^+0.5mm

•Przystosowane do paneli: grubość od 1 mm do 3 mm

Przyciski te są przeznaczone do niezawodnej pracy w zastosowaniach sterowania przemysłowego i zapewniają elastyczność w zakresie opcji instalacji i dostosowywania.
