Nazwa produktu: |
Wciśnij przycisk przełącznika |
Normy: |
GB/T 14048.5 |
Parametry elektryczne: |
Prąd zmienny 50/60 Hz, prąd zmienny 380 V/prąd stały 220 V |
Znamionowe napięcie izolacji: |
380v |
Uzgodniony swobodny prąd cieplny Ith: |
10A |
Wymiar instalacyjny: |
22 mm |
Stopień zanieczyszczenia: |
3 |
Ocena ochrony głowy: |
IP40 |

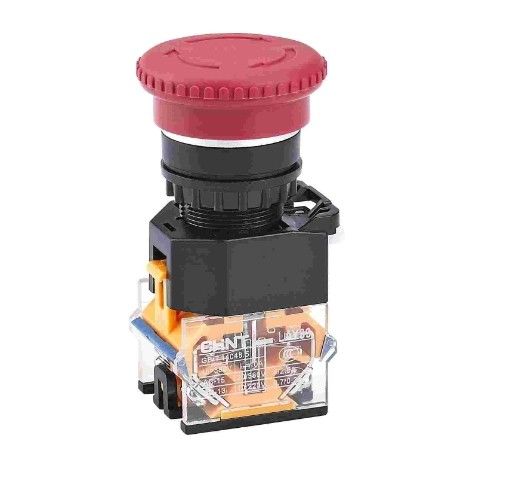

22mm LAY39 serii przycisk Przemysłowy obwód sterowania IP40 przycisk przełącznik
22mm LAY39 serii przycisk Przemysłowy obwód sterowania IP40 przycisk przełącznik
Opis produktu:
Przyciski z serii LAY39 są przeznaczone do przemysłowych obwodów sterowania działających na częstotliwości prądu zmiennego (AC) 50 Hz lub 60 Hz, o znamionowym napięciu roboczym do 380 V AC,o napięciu roboczym do 220 VPrzyciski te służą do sterowania elektromagnetycznymi uruchomieniami, kontaktorami, przekaźnikami i innymi obwodami elektrycznymi.
Zgodność z normą: GB/T 14048.5.
Produkt Specyfikacja:
| Kod pochodnej |
Znaczenie |
Kod specyfikacji pomocniczej i jego znaczenie |
| BN |
samorejestrujący się przycisk płaski |
1Biały.2Czarny.
3Zielony.4Czerwony.
5Żółty.6Niebieski. |
Lampa LED:
napięcie robocze
6V AC/DC
AC/DC 12V
AC/DC 24V
AC/DC 36V
AC/DC 48V
110V AC/DC
220V AC/DC
110 V prądu przemiennego
220 V prądu przemiennego
380 V prądu przemiennego |
| BNZS |
Samozamykający się przycisk płaski |
| GN* |
samorejestrujący się przycisk wysoki |
| GNZS* |
samoblokujący się wysoki przycisk |
| M |
samorejestrujący się guzik grzybów |
0:Φ40 |
3,zielony 4, czerwony 5, żółty |
| MZS* |
samoblokujący się guzik z grzybem |
| ZS |
przycisk grzyba z resetem rotacyjnym |
4Czerwony. |
| MD |
oświetlony samorejestrujący się guzik grzybów |
3,zielony 4, czerwony 5, żółty |
| MZSD* |
oświetlony samoblokujący się guzik z grzybem |
| XD* |
oświetlony guzik |
21:blokowanie w dwóch pozycjach 22*:reset w dwóch pozycjach 31:blokowanie w trzech pozycjach 33*:reset w trzech pozycjach |
3,zielony 4, czerwony 5, żółty |
| XBD* |
oświetlony przycisk rękojeści |
| X |
guzik |
1Biały 2, czarny.
3Zielony 4, czerwony.
5Żółty 6, niebieski. |
| XB |
przycisk rękojeści |
2Czarne 3, zielone 4, czerwone. |
| Y |
przycisk klucza |
L: klucze w lewo
M:Key Extraction (trójpozycja)
R: klucze do ekstrakcji |
| S* |
podwójny przycisk |
1Biały 3, zielony 4, czerwony 5, żółty 6, niebieski |
| SD* |
oświetlony podwójny przycisk |
| BND |
oświetlony samorejestrujący się przycisk płaski |
| BNZSD |
oświetlony samoblokujący się przycisk płaski |
| GND* |
oświetlony samorejestrujący się przycisk wysoki |
| GNZSD* |
oświetlony samoblokowy przycisk wysoki |
Warunki eksploatacji i przydatność dla środowiska:
● Temperatura otoczenia wynosi -5°C~+40°C, średnia temperatura w ciągu 24 godzin nie może przekroczyć +35°C.
● Wysokość: ≤2000m.
● stan atmosfery: wilgotność względna atmosfery nie może przekroczyć 50%, gdy najwyższa temperatura wynosi +40°C;znacznie wyższa wilgotność względna jest dopuszczalna w warunkach niższej temperaturyNa przykład, gdy temperatura osiąga +20°C, wilgotność względna wynosi do 90%, z uwzględnieniem kondensacji, która może wystąpić na powierzchni produktu z powodu zmian temperatury.
● Stopień zanieczyszczenia: 3.
●Kategoria instalacji: II.
● Przycisk z serii LAY39 powinien być zainstalowany w środowisku, w którym nie występuje znaczące wstrząsy, uderzenia, wibracje oraz bez narażenia na deszcz lub śnieg.
●Wstawia się je w środowisku, w którym nie istnieje ryzyko wybuchu i w którym nie ma gazów, które mogłyby korozować metale lub niszczyć izolację, ani nadmiaru pyłu.
●Rozmiary wycięcia dla tablicy montażowej: Φ22.30+0.4- Nie, nie.
