Podkreślić:
Przełącznik kombinacji prądu przemiennego
, Przełącznik kombinacji 5A
, Przełącznik zasilania 380V
Nazwa produktu: |
Przełącznik kombinowany |
Standardowy: |
GB/T14048.3, IEC 60947-3 |
Kategorie użytkowania: |
Prąd zmienny-22A, prąd stały-21A, prąd zmienny-3 |
Częstotliwość znamionowa: |
50/60hz |
Znamionowe napięcie robocze Ue (V): |
Prąd zmienny 380 V/prąd stały 220 V |
Uzgodniony prąd cieplny Ith (A): |
10A 25A 60A 100A |
Napięcie znamionowe izolacji Ui (V): |
500 V |
Temperatura otoczenia: |
-5℃~+40°C |

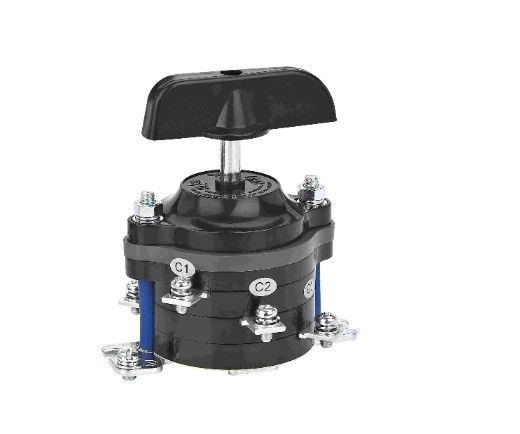

Przełącznik zasilania HZ10 serii 10A 25A 60A 100A AC380V/DC220V
Przełącznik zasilania HZ10 serii 10A 25A 60A 100A AC380V/DC220V
Opis produktu:
Przełącznik łączony serii HZ10 jest przede wszystkim odpowiedni do obwodów o częstotliwości prądu zmiennego 50 Hz lub 60 Hz, napięciu do 380 V AC i napięciu prądu stałego do 220 V DC.Jest zaprojektowany do pracy ręcznej w rzadkich odstępach czasu w celu podłączenia lub odłączenia obwodów, przełączanie między źródłami zasilania lub obciążeniami oraz pomiar obwodów.
Spełnia normy: GB/T14048.3, IEC 60947-3.
Produkt Specyfikacja:
| Model |
Uzgodniony prąd cieplny Ith (A) |
Włókno izolacyjne Ui ((V) |
AC-22A |
DC-21A |
AC-3 |
| UE ((V) |
le(A) |
UE ((V) |
le(A) |
UE ((V) |
le(A) |
| HZ10-10 |
10 |
500 |
380 |
10 |
220 |
10 |
380 |
3 |
| HZ10-25 |
25 |
25 |
25 |
380 |
6.3 |
| HZ10-60 |
60 |
60 |
60 |
- |
- |
| HZ10-100 |
100 |
100 |
100 |
- |
- |
Klasifikacja
●W zależności od zastosowania: pojedynczy przełącznik zasilania; podwójny przełącznik zasilania lub podwójny przełącznik przesyłowy obwodu (kod P);
przełącznik przesyłowy trójobrzezowy (kod S); przełącznik przesyłowy czterobrzezowy (kod G);
●Pod względem typu instalacji: typ okablowania przedniego panelu; typ okablowania tylnego panelu;
●Po liczbie słupów: pojedynczy słup, podwójny słup, trzy słupy, cztery słupy;
●Po liczbie sekcji: jedna sekcja, dwie sekcje, trzy sekcje, cztery sekcje, sześć sekcji
Uwaga: Przełączniki przesyłowe trójobiegowe i czterobiegowe mogą być wykonane tylko z trzema lub mniejszą liczbą biegunów.
Warunki eksploatacji i przydatność dla środowiska:
● Temperatura otoczenia wynosi -5°C~+40°C, średnia temperatura w ciągu 24 godzin nie może przekroczyć +35°C.
● Wysokość: ≤2000m.
●Stan atmosfery:
1wilgotność: wilgotność względna atmosfery nie może przekroczyć 50% przy najwyższej temperaturze +40°C; w warunkach niższej temperatury dopuszczalna jest znacznie wyższa wilgotność względna,Na przykład:, gdy temperatura osiąga +20°C, wilgotność względna wynosi do 90%, z uwzględnieniem kondensacji, która może wystąpić na powierzchni produktu z powodu zmian temperatury.
2Stopień zanieczyszczenia: 3.
●Stan instalacji:
1Przełącznik zestawu serii HZ10 powinien być zainstalowany w środowisku bez znaczących wstrząsów, uderzeń, wibracji oraz bez narażenia na deszcz lub śnieg.
2Należy go zainstalować w środowisku wolnym od zagrożenia wybuchem lub substancji, które mogłyby korozować metale i uszkodzić izolację (w tym przewodzący kurz).
3Kategoria instalacji: III.
